مقاومت فشاری سوراخ باز ASTM D6484 لمینت های کامپوزیتی ماتریس پلیمری

ASTM D6484 یک استاندارد آزمایشی است که مقاومت فشاری سوراخ باز لایه های کامپوزیتی ماتریس پلیمری چند جهته را اندازه گیری می کند. از آنجا که اتصال دهنده های مکانیکی مانند پرچ ها، پین ها و پیچ ها معمولاً برای اتصال ورقه های کامپوزیتی استفاده می شوند، آزمایش فشاری با سوراخ باز به منظور تعیین مقاومت فشاری نهایی ورقه، نسبت نمونه در عرض سوراخ به قطر سوراخ و درصد خمش مورد نیاز است. ASTM D6484 برای اهداف مشخصات مواد، تحقیق و توسعه، تضمین کیفیت و طراحی و تجزیه و تحلیل سازه به صنعت هوافضا مرتبط است.

سیستم تست مواد
ASTM D6484 باید بر روی یک سیستم تست الکترومکانیکی کاملاً تراز شده با دستگیره ها و فیکسچرهای متناسب با روش آزمایشی مورد استفاده اجرا شود. اپراتورها همچنین این گزینه را دارند که از اکستانسومترهای نصب شده در لبه برای اندازه گیری جابجایی استفاده کنند.

دستگیره ها و وسایل

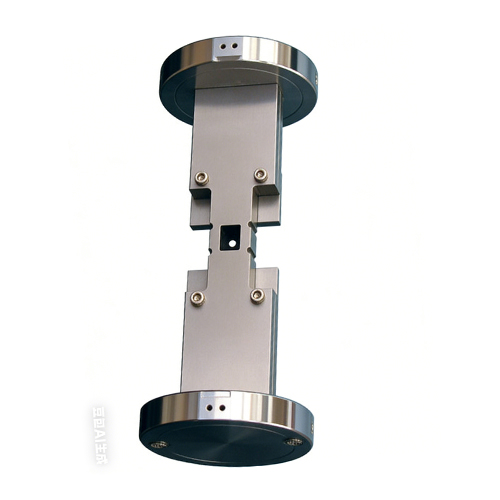

دو روش مختلف برای آزمایش ASTM D6484 وجود دارد. در روش A، صفحه لمینت در یک فیکسچر آزمایشی پیچ و مهره ای پشتیبانی می شود. انتهای فیکسچر در دستگیره‌های گوه‌ای هیدرولیک بسته می‌شود و نیروی برشی را منتقل می‌کند. در روش B، صفحات فشاری برای فشرده سازی نمونه در داخل فیکسچر آزمایش در بارگذاری انتهایی مورد نیاز است.

نکات و ترفندهای تست
در طول ساخت پانل، داشتن تراز خوب فیبر بسیار مهم است، زیرا یک ناهمترازی می تواند به طور قابل توجهی مقاومت فشاری ورقه را کاهش دهد.
هنگام محاسبه مقاومت فشاری نهایی نمونه لمینت، از سطح مقطع کوپن آزمایش بدون در نظر گرفتن سوراخ استفاده کنید.
برای خواندن مراحل تست کامل این استاندارد، ASTM D6484 را خریداری کنید.
